本场竞赛已经开始 00:00:00
赛题
数据中心改造验收测试
比赛时间：60分钟
导言
沃斯工业区新建的数据机房改造已竣工，现需对园区信息网络基础设施进行验收测试。你作为网络测试工程师，你的核心任务是完成对园区数据机房内的网络链路进行标准化测试。

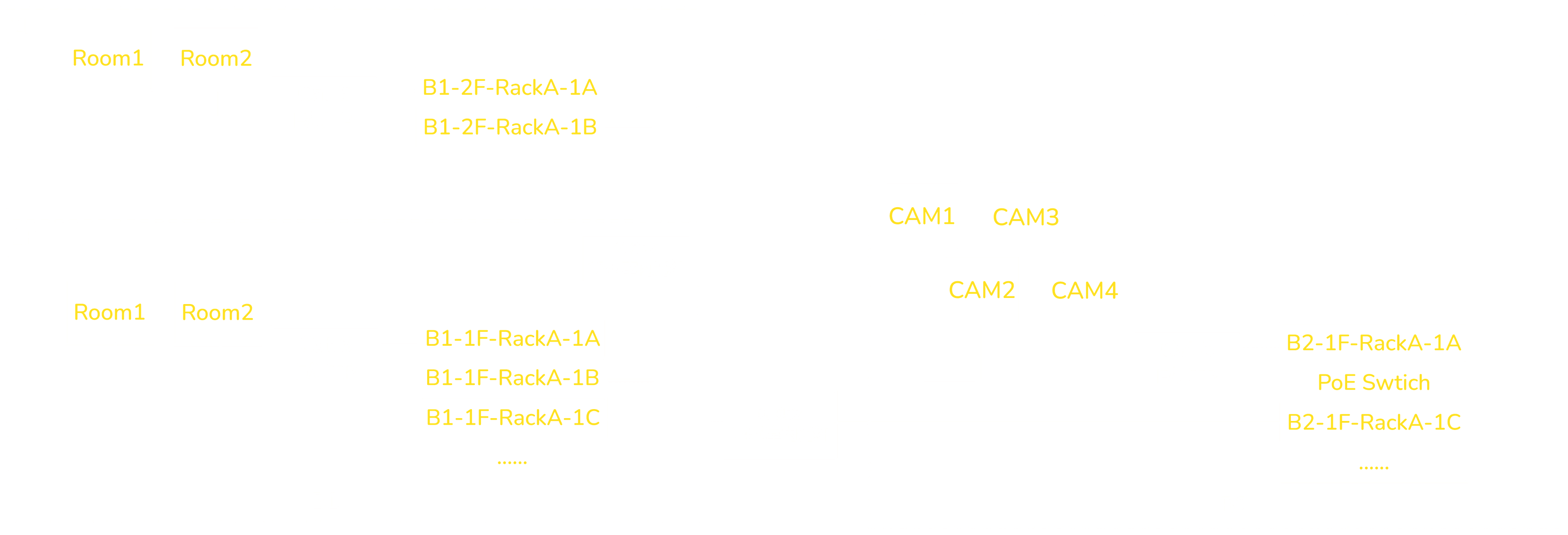

网络拓扑与系统图
B1-2F-RackA
- 配线架1A：通过Cat6 F/UTP线缆连接至Room1、Room2
- 配线架1B：通过OS2 单模室内光纤连接至1F数据机房配线架1B
B1-1F-RackA
- 配线架1A：通过Cat6 F/UTP线缆连接至Room1、Room2
- 配线架1B：通过OS2 单模室内光纤连接至2F数据机房配线架1B
- 配线架1C：通过OS2 单模室外光纤连接至B2-1F数据机房
B2-1F-RackA
- 配线架1A：通过Cat6 F/UTP线缆连接至CAM1~CAM4
通用说明
- 为了更规范的管理测试文件，请在仿真测试仪中创建项目，并命名为
Wosi-2026 - 要求在仿真测试仪中保存每条测试数据在仪表内，并命名为"主机连接的端口名称-远端连接的端口名称"，或"主机连接的端口名称"
- 例如两头连接测试仪：
B1-1F-RackA-1A-2-B1-2F-Room1-TO-2B2-1F-RackA-1A-1-B2-1F-CAM8
- 例如单端连接测试仪：
B1-1F-RackA-1C-8
- 例如两头连接测试仪：
- 测试过程需要符合测试规范要求，以保证测试数据有效
- 需要进行必要的基准设置，参照设置，补偿设置
- 光纤被测链路、测试跳线、测试仪接口需要进行端面清洁
- 测试过程中，光源不允许断开
- 线缆类型和极限值正确
- 插座类型，连接器数量，熔接点数量根据场景要求进行正确设置
基本任务
- 使用铜缆认证分析仪对B1的2层楼的全部房间共8条铜缆链路到本层汇聚机房进行测试：
- Room1、Room2链路到配线架为永久链路
- 配线架点位标记已模糊不准确，需要结合寻线定位并测试
- 使用铜缆认证分析仪对B2四路摄像头链路到本层汇聚机房进行测试：
- B2的摄像头点位到配线架为模块化插头链路，并采用PoE供电技术
- 配线架点位标记已模糊不准确，需要结合寻线定位并测试
- 使用光纤损耗分析仪对B1-1F-RackA-1B的1~6号光纤链路至B1-2F-RackA-1B的1~24芯中6芯光纤链路进行测试，光纤损耗测试配置2个适配器，2个熔接点
- 使用光时域反射分析仪对B1-1F-RackA-1C的1~12号光纤链路至B2-1F-RackA-1C的1~12号光纤链路进行测试，仅需要在B1进行单端仅前导验证OTDR测试
- 要求铜缆被测链路需要按照
GB/T 50312-2016标准进行测试。 - 要求光纤被测链路需要按照
ISO/IEC 11801-2002标准进行测试。 - 如果链路使用了PoE供电技术，需要使用带
+PoE的ISO/IEC标准 - 如果链路为模块化插头链路，需要使用
MPTL的ISO/IEC标准 - 要求被测链路需要符合
T568B线序 - 识别目标系统中存在的链路故障，描述所有链路并保存至故障检测分析表（包括正确链路）
- 仿真测试仪中保存数据结果名称和故障检测分析表链路名称必须一一对应。
所需设备、机具、装置和材料
所需的设备、机具、装置和材料由比赛场地提供，详见材料清单。
本模块不使用基础设施列表中未列出的材料和设备。
其他要求
- 选手必须遵守其他文件规定
- 必须遵守安全操作规范，比赛全程符合健康安全与环保规定
祝你取得优异成绩！
B1-2F-Room1
TO-1
TO-2
B1-2F-Room2
TO-1
TO-2
B1-2F-RackA
1A
1
2
3
4
5
6
7
8
1B
1
2
3
4
5
6
7
8
9
10
11
12
B1-1F-Room1
TO-1
TO-2
B1-1F-Room2
TO-1
TO-2
B1-1F-RackA
1A
1
2
3
4
5
6
7
8
9
10
11
12
1B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
1C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
请安装设备
请从左侧拖拽一个主设备到工作区域
拖拽设备到此处安装
拖拽设备到此处安装
认证测试仪
认证分析测试仪仪

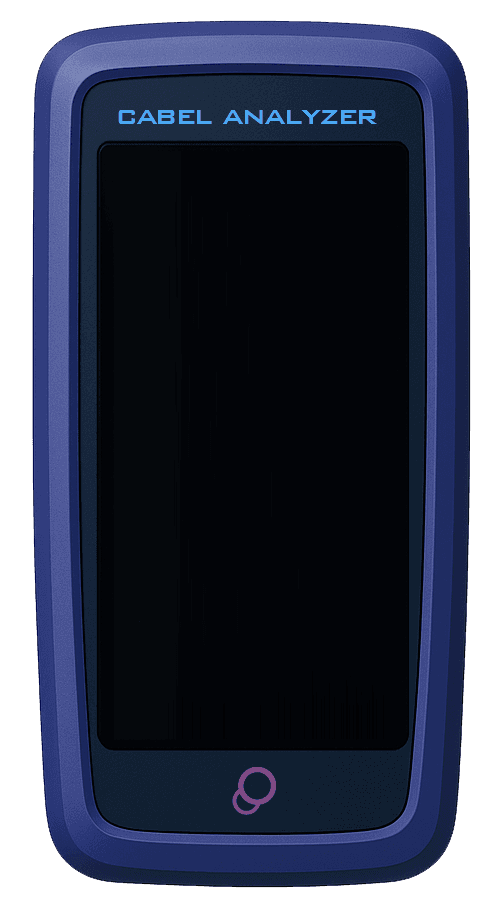

线缆分析仪
